Guminis tilto guolis yra laminuotas elastomerinis atraminis komponentas, sumontuotas tarp tilto antstato ir pagrindo. Jis skirtas saugiai perkelti vertikalias apkrovas, tuo pačiu leidžiant kontroliuojamą sukimąsi ir horizontalų judėjimą, kurį sukelia eismas, temperatūros svyravimai ir konstrukcijos plėtra.
Guolis pagamintas vulkanizuojant kelis aukštos kokybės{0}}gumos sluoksnius su įterptomis plieninėmis armuojančiomis plokštėmis. Vidinės plieninės plokštės suteikia gniuždymo standumą, o elastomero sluoksniai leidžia valdyti lankstumą ir deformaciją.
Šis gaminys plačiai naudojamas greitkelių tiltuose, geležinkelio tiltuose, viadukuose ir savivaldybių infrastruktūros projektuose.
Struktūrinė kompozicija
Įprastą laminuotą guminį guolį sudaro:
- Viršutinis guminis sluoksnis
- Vidinės plieninės armavimo plokštės (visiškai įkapsuliuotos)
- Tarpiniai elastomero sluoksniai
- Apatinis dangtelis guminis sluoksnis
- Pasirenkamas PTFE stumdomas sluoksnis (skirtas stumdomam tipui)
Plieninės plokštės yra visiškai sujungtos su guminiu korpusu, kad būtų išvengta korozijos ir būtų užtikrintas ilgalaikis -struktūrinis vientisumas.
Pagrindiniai privalumai
- Efektyvus vertikalios apkrovos perdavimas
- Pritaikomas sijos -galo pasukimui
- Leidžia horizontalų poslinkį dėl šlyties deformacijos
- Sumažina streso koncentraciją ant prieplaukų ir atramų
- Paprasta konstrukcija ir ilgas tarnavimo laikas
- Maži priežiūros reikalavimai
Kombinuota plieninė{0}}guma laminuota konstrukcija užtikrina stabilų mechaninį veikimą esant nuolatinei transporto apkrovai.
Produktų tipai
Pagal formą
Stačiakampis guminis guolis

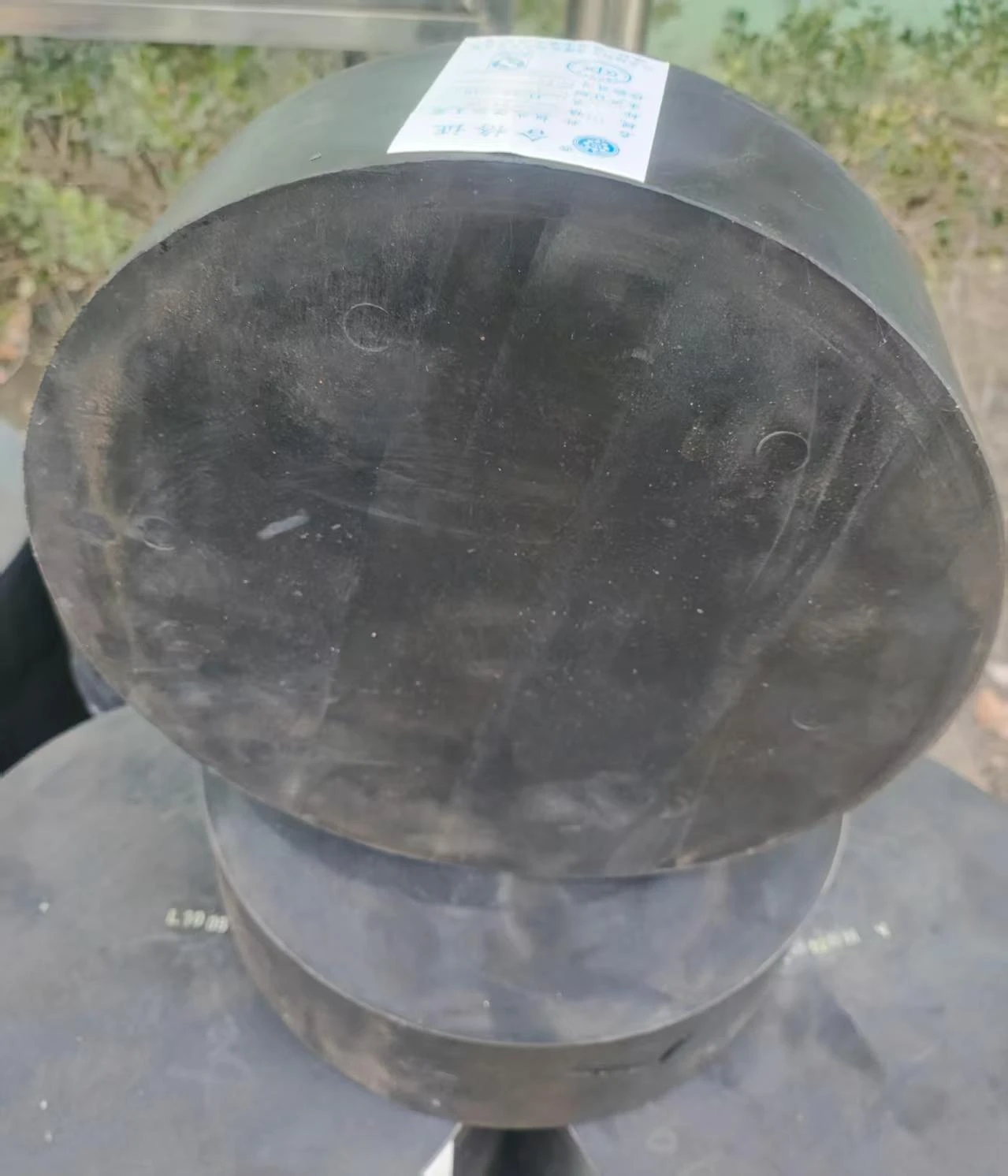

Apvalus guminis guolis
Pagal funkciją
Paprastas guminis guolis
Stumdomas guminis guolis (su PTFE slankiojančiu sluoksniu, kad būtų padidinta poslinkio talpa)
Pagal atsparumą temperatūrai
CR (chloropreno kaučiukas):-25 laipsnių iki +60 laipsnio
NR (natūrali guma):-40 laipsnių iki +60 laipsnio
Medžiagos pasirinkimas gali būti pritaikytas pagal projekto klimato sąlygas.
Pagrindinės techninės specifikacijos
|
Prekė |
Specifikacija |
|
Produkto pavadinimas |
Guminis tilto guolis |
|
Struktūra |
Laminuota plieno sustiprinta guma |
|
Formos parinktys |
Stačiakampis / apskritas |
|
Slankusis paviršius |
Pasirenkamas PTFE sluoksnis |
|
Temperatūros diapazonas |
-40 laipsnių iki +60 laipsnio |
|
Taikymas |
Tilto apkrovos perkėlimas ir judėjimo valdymas |
|
Individualus dizainas |
Galimas pagal brėžinius |
Programos
- Greitkelių ir greitkelių tiltai
- Geležinkelio tiltai
- Miesto estakados
- Surenkamieji sijų tiltai
- Infrastruktūros atkūrimo projektai
Tinkinimo paslauga
Mes teikiame:
- Individualūs matmenys pagal konstrukcinius brėžinius
- Apkrovos skaičiavimo palaikymas
- Klimato{0}}pritaikytas gumos mišinio pasirinkimas
- PTFE slydimo sluoksnio storio pritaikymas
- OĮG ir projektais{0}}pagrįsta gamyba
Inžinerinė pagalba teikiama infrastruktūros rangovams ir projektų savininkams.
Kodėl verta rinktis mūsų guminį guolį tiltui?
- Stabilus tiekimo pajėgumas dideliems infrastruktūros projektams
- Konkurencingos gamyklos{0}}tiesioginės kainos
- Techninės dokumentacijos palaikymas
- Tarptautinio eksporto patirtis
- Lanksti gamyba masiniams arba projektiniams{0}}užsakymams
DUK
K: 1. Kokia yra guminio guolio funkcija?
A: Jis perduoda vertikalias apkrovas, leisdamas suktis ir horizontaliai judėti, apsaugodamas tilto atramas ir atramas nuo per didelio įtempimo.
K: 2. Kuo skiriasi paprasti ir stumdomi tipai?
A: Paprastieji guoliai sugeria judesį per gumos kirpimą.
Stumdomuose guoliuose yra PTFE sluoksnis, užtikrinantis didesnį poslinkio pajėgumą.
K: 3. Kokią medžiagą turėčiau pasirinkti, CR ar NR?
A: CR: nuo -25 laipsnių iki +60 laipsnių (normalus klimatas)
NR: nuo -40 laipsnių iki +60 laipsnių (šalti regionai)
Kl.: 4. Ar galite pritaikyti pagal brėžinius?
A: Taip. Matmenys, keliamoji galia ir stumdomos galimybės gali būti pagamintos pagal projekto reikalavimus.
K: 5. Kokių standartų laikotės?
A: Pagaminta pagal GB/T 20688.4-2023 ir JT/T 4-2019. Kiti tarptautiniai standartai pateikiami pagal pageidavimą.
Kl.: 6. Koks yra įprastas tarnavimo laikas?
A: Paprastai 20–30 metų tinkamomis montavimo ir priežiūros sąlygomis.
Klausimas: 7. Kokia informacija reikalinga citatai?
A: Guolių tipas, forma, matmenys, apkrovos reikalavimas ir projekto vieta.
